Zastosowanie szynoprzewodów w instalacjach elektrycznych

Uniwersalność zastosowania szynoprzewodów sprawia, że bardzo dobrze sprawdzają się one w tych miejscach, w których są montowane.

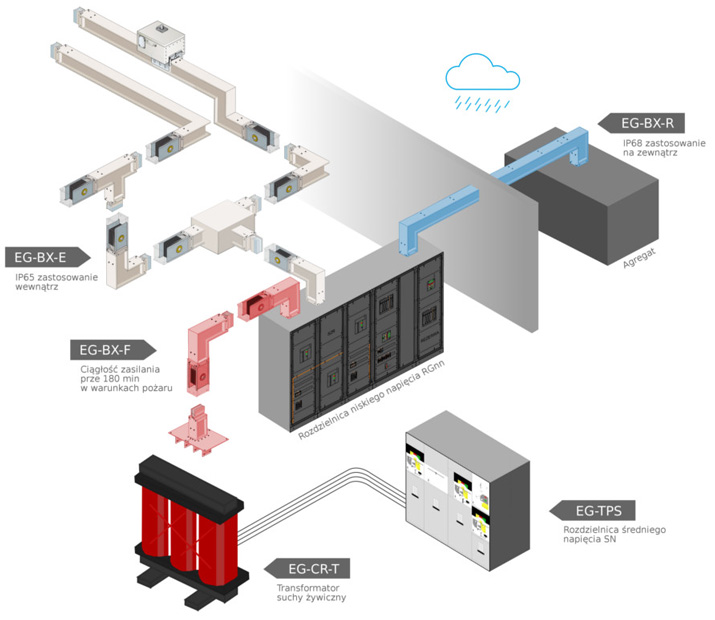

Poniżej przedstawiam schemat różnych typów szynoprzewodów zastosowanych w ramach jednej instalacji elektrycznej.

Na powyższej infografice różnymi kolorami zostały opisane zastosowane modele szynoprzewodów.

Źródło: https://www.egsystem.pl/szynoprzewody.php

Kolorem niebieskim oznaczone są szynoprzewody zewnętrzne typu EG-BX-R klasa zabezpieczenia to IP68. Są to magistrale odporne konstrukcyjnie przygotowane do pracy w warunkach zewnętrznych – wodoszczelne. Są w stanie przesyłać prądy znamionowe o mocy do 5000A.

Kolorem czerwony oznaczone zostały szynoprzewody ognioodporne model EG-BX-F, które zapewniają ciągłość nawet w warunkach pożaru do 180 min. Są to masywne urządzenia, obudowane stalą, dzięki czemu lepiej odprowadzają nadmiar ciepła.

Kolorem szarym zaznaczone zostały szynoprzewody dużych mocy. Są to największe magistrale w ofercie EG System. Stosowane są wewnątrz budynków. Modułowa budowa, odporna na uszkodzenia mechaniczne konstrukcja, przewodniki wykonane z miedzi elektrolitycznej o czystości dochodzącej do 99,9% sprawiają, że są chętnie stosowane wszędzie tam, gdzie jest to niezbędne.
